eBay Wi-Fi адаптер ELM327 для диагностики и определения ошибок автомобиля
В закладки
Данный обзор написан Романом Селимовым в рамках Акции eBay и iPhones.ru по обзору аксессуаров.
Так сложилось, что я увлекаюсь автомобилями. Свой стараюсь обслуживать сам, частенько доходит и до всяких украшательств. Кто знаком с подобной тематикой, сталкивались с так называемым “Джеки Чаном” – индикатором check engine желтого цвета на приборной панели железного коня, сигнализирующем об ошибке в работе двигателя или его систем.
В сложившейся ситуации у владельца три выхода:
1. Обратиться на СТО, где подключат серьезный сканер и скажут причину “Джеки Чана”, а далее по желанию ее и устранят…возможно.
2. Воспользоваться методом “скрепки” и провести самодиагностику. Метод удобный, но здесь уже понадобятся знание основ взаимодействия с автомобилем, руководство по оному, гараж…ну и литр нефильтрованного, как вариант.
3. Провести самодиагностику, но используя такую популярную вещь, как wi-fi obd2-адаптер ELM327.
Изначально такие адаптеры были проводные и предназначались для ноутбуков. Стоит отметить, что выпускаются и по сей день, ибо позволяют по отзывам бывалых получать больше функций в приложениях для ноутбуков, хотя и без того эти приложения намного сильнее, чем таковые для iOS и Android.
Далее пошли bluetooth-адаптеры. Телефоны на Android с ними дружат прекрасно, а вот “корпорация Добра” функциональность “синезуба” ограничила до побрякушек со звуком.
Поэтому, прочитав на iPhones.ru про совместную акцию с eBay, было решено заказать именно версию wi-fi-адаптера для апробации в связке с моей Toyota Vista 2002 (правый руль для японского рынка) не только на iPad, но и на телефоне с Android. Итак, приступим.
Подключение устройства
Все довольно просто. Адаптер вставляется в obd2 разъем автомобиля. Обычно его располагают под панелью приборов водительского места, но бывает что и в моторном отсеке. Разъем типично белого цвета, трапецевидной формы. Адаптер работает уже при положении ключа зажигания в позиции “START”, но при этом потребляет достаточно энергии, поэтому все манипуляции лучше осуществлять при работающем двигателе.
Итак, адаптер в разъеме, переходим к планшету.
Заходим в настройки, wi-fi. Там должно появится устройство CLKDevices. Жмем на него и подключаемся в автоматическом режиме.

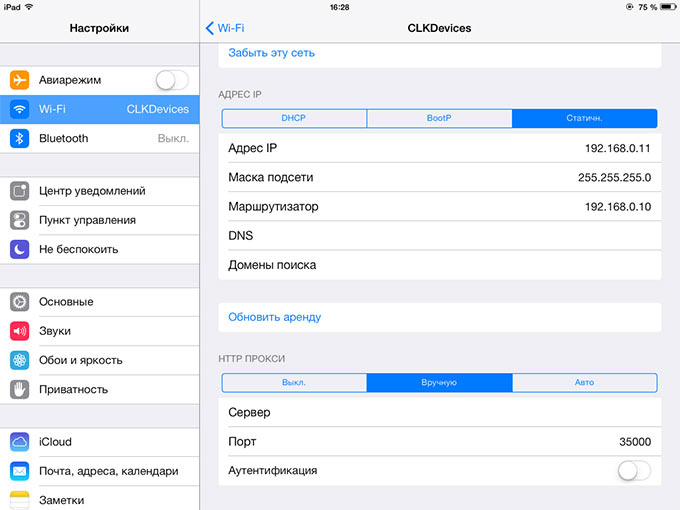

После этого напротив устройства жмем синюю стрелку и будем редактировать параметры подключения:
1. Выбираем вкладку “статичные” и вбиваем адрес IP: 192.168.0.11 маска подсети: 255.255.255.0 маршрутизатор: 192.168.0.10
2. HTTP Прокси. Непонятная настройка, так как в памяти не сохраняется, после выхода из настроек соответственно сбрасывается. Ну да пусть будет. Становимся на вкладку “вручную” и вбиваем в поле “порт” цифры 35000.
Теперь рассмотрим совместимый софт

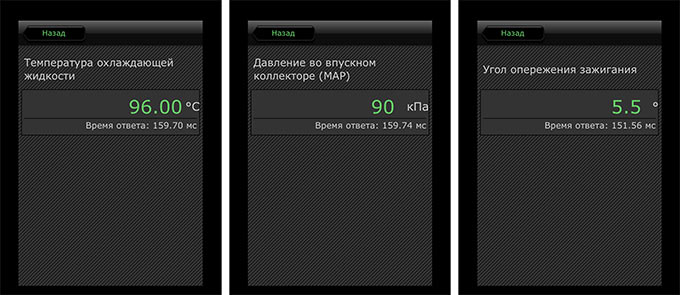

Программа обладает набором профилей, что хорошо, но с Тойотой опять пасует. Опять же, почитав темы в интернете, сделал вывод, что с европейками дружит. Дружит так же и с корейцами. Для этого был взят на пробу Ssang Yong Actyon 2013 года. Программа шустро подключилась к автомобилю, список параметров разнообразием не блещет, но все основное есть. Разработчики из Киева обещают ее развивать.

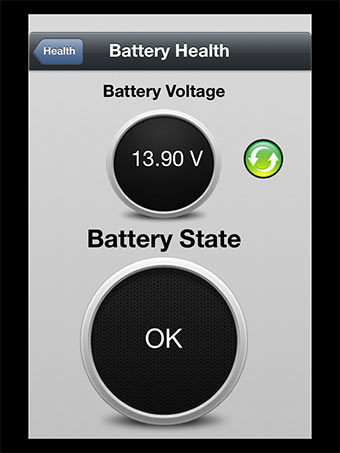

Единственное приложение, которое хоть что то показало на Тойоте. Напряжение бортовой цепи это важно, но этого мало.

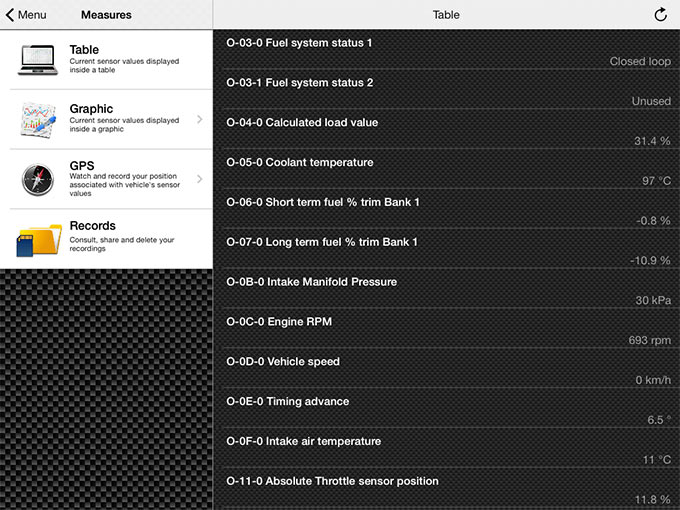

Стоит 327 рублей, доступно, но брать не стал по одной причине. Данное приложение кроссплатформенное, поэтому испробовал его на Android-телефоне. Результатов на Тойоте это не дало, хотя программа очень симпатично отрисована, делай in-dash инсталяцию да и только!
Ssang Yong Actyon 2013 быстро был подключен, программа работает, параметры показывает. Даже определила два ЭБУ: один для двигателя, второй для АКПП. это позволяет смотреть параметры в том числе и АКПП. Жаль что с Тойотой опять связать не получилось.
Подытоживая все сказанное, становится грустно, что программы из App Store оказались не особо полезны в наших условиях, так как популярность праворуких Тойот за Уралом очевидна. С автомобилем друга Ssang Yong Actyon 2013 дело прошло конечно веселее, но осадочек то остался!
Таким образом, если у вас европейский или корейский автомобиль, то программы мной описанные принесут вам пользу, адаптер работоспособный.
Если же у вас праворульный автомобиль, то совет только один: пробовать сделать как я! Для праздника на моей улице был использован телефон на Android с программой TorquePro и Hobdrive. Описывать я их не буду (думаю, редакторы не поймут, сайт то про другую сторону силы, но если попросите…), скажу лишь, что программы на ура увидели мой автомобиль, считывают много параметров, коды ошибок и прочее. Остается надеяться, что их разработчики обратят внимание и на App Store.
Где купить на Amazon: Ссылка на товар за $20
Где купить на eBay: Ссылка на товар за $20
В закладки
Источник
Obd interface wifi device
Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Wi-Fi.
Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.
Шаг №1. Вам необходимо подключиться к Wi-Fi сети, которую создает адаптер. Для этого перейдите в Настройки вашего телефона или планшета и включите Wi-Fi.
Дождитесь обнаружения Wi-Fi сети, которую создал ваш адаптер и подключитесь к ней. Обычно ее название “OBDII”, “OBD2”, “WIFI_OBDII” или что-то в этом роде. У брендовых адаптеров название сети может быть схоже с брендом адаптера (например, у адаптеров VGate сеть обычно называется VLINK).
Большинство адаптеров не требуют пароля, но если ваш требует — вы можете найти его в документации, которая идет с адаптером, на его упаковке или в его описании на сайте продавца.
iOS
Android
Шаг №2. Настройка Car Scanner.
Запустите Car Scanner и откройте настройки (нажмите на иконку шестеренки в правом верхнем углу).
Выберите раздел «Подключение»
Выберите «Тип подключения»: Wi-Fi
Убедитесь, что у вас введен правильный IP адрес адаптера и порт. Для большинства китайских адаптеров правильный адрес 192.168.0.10 и порт 35000. Узнать правильный адрес и порт вашего адаптера вы можете в документации, которая идет с адаптером, на его упаковке или в его описании на сайте продавца.
Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.
В следующий раз вам нужно лишь убедиться, что вы подключены к Wi-Fi сети адаптера и нажать на кнопку «Подключить».
Источник
ELM327 Wi-Fi v 1.5
ELM327 Wi Fi адаптер предназначен для комплексной диагностики всех иномарок, имеющих разъём OBD2. Таким разъёмом оснащены практически все автомобили начиная с 1996 года выпуска. Так же поддерживаются современные модели Российского производства. Адаптер ELM327 WiFi очень прост и удобен в использовании, т.к. может работать как с компьютером, так и со всеми смартфонами и планшетами на базе Android, Windows Phone, а так же с iPhone и iPad, что делает данный Wi-Fi адаптер самым универсальным средством диагностики.
Для каких авто предназначен ELM327 Wi-Fi адаптер?
ДА! Этот ELM327 Wi-Fi ПОДХОДИТ для г.в.
НЕТ! Этот ELM327 Wi-Fi НЕ ПОДХОДИТ для г.в.
НЕТ! Этот ELM327 Wi-Fi НЕ ПОДХОДИТ для г.в.
Для Вашего автомобиля подойдёт VAG COM адаптер. По этой ссылке Вы можете купить VAG COM адаптер
НЕТ! Этот ELM327 Wi-Fi НЕ ПОДХОДИТ для г.в.
НЕТ! Этот ELM327 Wi-Fi НЕ ПОДХОДИТ для г.в.
ДА! Этот ELM327 Wi-Fi ПОДХОДИТ для г.в.
Но, скорее всего, потребуется переходник со старого разъема на новый OBD II. Сравните разъём в Вашем автомобиле, если он отличается от 16-ти контактного OBDII, то Вы можете купить переходники OBD II
ДА! Этот ELM327 Wi-Fi ПОДХОДИТ для г.в., но только с бензиновым двигателем.
Дизельные поддерживаются начиная с года выпуска.
ДА! Этот ELM327 Wi-Fi ПОДХОДИТ для г.в.
Сперва выберите марку Вашего автомобиля
Почему именно наш ELM327 Wi-Fi адаптер?
Никаких подделок, настоящая версия 1.5. Если не знаете в чём отличие версий адаптеров читайте тут.
Качественный, оригинальный чип PIC18F25K80, позволяющий уверенно связываться с автомобилем. К сожалению, сказывается на цене, но мы не советуем покупать дешёвые адаптеры с низкокачественной микросхемой, хотя выглядят они так же.
Позволяет проводить комплексную диагностику без проводов с помощью компьютера или любых мобильных устройств на базе iOS, Android, Windows или Symbian.
Наши преимущества
Бесплатная доставка Почтой России 1 классом по всей России, вы оплачиваете только стоимость товара. Отправление первого класса отличается быстрой доставкой (в среднем, примерно 2-5 рабочих дней). В других магазинах доставка платная, что добавляет к стоимости ещё примерно 300-350 рублей.
Отсутствие комиссии почты при получении. Обычно, при получении и оплате товара на почте, покупатель платит комиссию почты
5% от стоимости товара. Но мы заключили договор с Почтой России и наши клиенты не платят комиссию при получении. Так же наличие договора с Почтой России означает то, что мы являемся проверенным продавцом и гарантирует качество пересылаемого товара.
Гарантия 12 месяцев.
2 недели на возврат. Если адаптер ELM327 Wi-Fi не подойдёт к Вашему автомобилю, Вы можете вернуть его без лишних вопросов.
Обязательная проверка перед отправкой.
Наш диск с подробными инструкциями по подключению и диагностике с картинками, а так же со всеми необходимыми программами в комплекте.
Протоколы, поддерживаемые адаптером ELM327 Wi-Fi:
Данный ELM 327 Wi-Fi адаптер поддерживает все 5 протоколов связи с автомобилем.
Источник
Настройка подключения к Wi-Fi адаптеру ELM327
Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Wi-Fi.
Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.
Шаг №1. Вам необходимо подключиться к Wi-Fi сети, которую создает адаптер. Для этого перейдите в Настройки вашего телефона или планшета и включите Wi-Fi.
Дождитесь обнаружения Wi-Fi сети, которую создал ваш адаптер и подключитесь к ней. Обычно ее название “OBDII”, “OBD2”, “WIFI_OBDII” или что-то в этом роде. У брендовых адаптеров название сети может быть схоже с брендом адаптера (например, у адаптеров VGate сеть обычно называется VLINK).
Большинство адаптеров не требуют пароля, но если ваш требует — вы можете найти его в документации, которая идет с адаптером, на его упаковке или в его описании на сайте продавца.
iOS Android
Шаг №2. Настройка Car Scanner.
Запустите Car Scanner и откройте настройки (нажмите на иконку шестеренки в правом верхнем углу).
Выберите раздел «Подключение»
Выберите «Тип подключения»: Wi-Fi
Убедитесь, что у вас введен правильный IP адрес адаптера и порт. Для большинства китайских адаптеров правильный адрес 192.168.0.10 и порт 35000. Узнать правильный адрес и порт вашего адаптера вы можете в документации, которая идет с адаптером, на его упаковке или в его описании на сайте продавца.
Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.
В следующий раз вам нужно лишь убедиться, что вы подключены к Wi-Fi сети адаптера и нажать на кнопку «Подключить».
