Миниатюрный монстр. Обзор и тестирование материнской платы ASUS Z170i Pro Gaming

Мы продолжаем серию обзор продукции ASUS. На столе тестлаба – миниатюрная материнская плата ASUS Z170i Pro Gaming.

Большинство пользователей делятся на две категории. Первая стремится к большим мощным системам, кричащим о своей производительности. А вторая хочет собрать достаточно мощную, но небольшую по габаритам машинку. Сложность заключается в том, чтобы не потерять в функциональности по сравнению с большими братьями. Здесь на помощь приходят материнские платы ASUS компактных размеров. Конкурентов на рынке у них нет, или они просто не заслуживают внимания.

Стоимость такой малышки – около 12 000 рублей. По современным меркам не так уж и много. Особенно, если вспомнить про стоимость Rampage V Extreme‎ — около 33 000 рублей :). Когда берешь плату в руки, то даже не верится, что это полноценный инструмент, а не какой-то огрызок, настолько она компактная. Но давайте обо всем по порядку.

Упаковка и внешний вид

Коробка небольшая, но увесистая. На верхней части нанесена картинка из игры World Warships, обещающая уникальный корабль и премиум-аккаунт для владельца платы. Battlefield уступил место новинке.

001

На обратной стороне краткая, но необходимая информация о материнской плате.

002

Комплектация весьма интересная:

  • Инструкция
  • Диск с драйверами
  • Наклейки для SATА
  • Заглушка для задней панели разъёмов
  • Четыре кабеля SATA
  • Внешняя Wi-Fi антенна
  • Удлинитель для корпусных кабелей

Все необходимое присутствует, а за остальное переплачивать нет причин. Так что можно похвалить ASUS за грамотную комплектацию.

003

Внешний вид платы реально доставляет. Вокруг процессорного разъёма сосредоточены все необходимые разъемы в непосредственной, нужно заметить, близости. При некачественном охлаждении корпуса, это поспособствует увеличению нагрева элементов. Учитывая, что корпус, скорее всего, будет весьма тесный, рекомендую запастись парой вентиляторов для продува.

004 005

В нижней части платы живет один разъем PCI-E и аудиосистема. Для других разъёмов, даже для распаянных колодок месте не хватило. Форм-фактор Mini ITX накладывает свои ограничения.

006

Впрочем, часть разъёмов для внешних USB и для корпусных кнопок и светодиодов находится на правой стороне платы, рядом с портами SATA. А именно, там располагаются колодки для USB второй и третий ревизий.

007

Там же находятся «штырьки» для корпусных кнопок Reset и Power, а также для светодиодов питания и нагрузки на HDD. Приятно, что инженеры ASUS учли весьма компактное расположение разъёмов на плате и положили в комплект удлинитель для корпусных разъёмов. Скажем честно: было бы очень приятно видеть этот аксессуар и с другими матплатами компании.

008

Для подключения жёстких дисков доступно четыре разъёма SATA III. Однако, двое из них объединены в отдельный порт SATA Express. Разъём для накопителей форм-фактора M.2 также имеется, но расположен не очень необычно – на обратной стороне ASUS Z170i Pro Gaming. Лишним такой разъём точно не станет, даже не смотря на его оригинальное расположение.

009 010

Система охлаждения у материнской платы – пассивная. Это и не удивительно, учитывая её скромные габариты. Радиаторы с вентиляторами и тепловыми трубками разместить на такой площади будет очень сложно. Впрочем, двух имеющихся радиаторов хватает для охлаждения 10 (??) фаз питания процессора. Что же касается чипсета, то он выделяет не так много тепла, чтобы для его радиатора понадобился отдельный вентилятор.

011 012

А вот с разъёмами на задней панели у ASUS Z170i Pro Gaming полный порядок. Там находится порт PS/2, двое USB 2.0 (чёрного), четверо USB 3.0 (синего цвета) и даже пара USB 3.1 типа «A» (красного цвета). Для вывода видео используются HDMI и DisplayPort, а для передачи звука – пятеро 3,5-мм аудиоразъёмов и оптический выход S/PDIF. Сетевой порт у материнской платы всего один, а между ним и аудиоразъёмами находятся позолоченные разъёмы для подключения Wi-Fi антенны и сам модуль беспроводной сети.

Источник



Обзор и тестирование материнской платы ASUS Z170I PRO GAMING

Материнская плата ASUS Z170I PRO GAMING представляет собой весьма интересное и функциональное сочетание компактного формата Mini-ITX, флагманского чипсета Intel Z170, беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi и Bluetooth 4.1, а также хорошего набора видеовыходов. Поэтому новинка видится нам как отличное решение для сборки компактных систем высокого уровня. Также она является интересной альтернативой моделям серии ASUS ROG, которые предлагаются по более высокой стоимости.

Спецификация материнской платы ASUS Z170I PRO GAMING:

Производитель и модель

ASUS Z170I PRO GAMING (rev 1.05)

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти с частотой до DDR4-3400 МГц

1 x PCI Express 3.0 x16

Чипсет Intel Z170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

2 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

1 x Intel WGI219V (10/100/1000 Мбит/с)

802.11a/b/g/n/ac (2,4/5 ГГц)

8-канальный аудиокодек SupremeFX

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x DisplayPort

2 х USB 3.1 Type-A

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS Z170I PRO GAMING поставляется в увеличенной картонной коробке с хорошим информационным наполнением. На ее сторонах можно найти ключевые характеристики и подробное описание некоторых преимуществ (например, технологий GameFirst IV, SupremeFX, Sonic Radar II и других). Отдельно отмечена возможность активации подарка для любителей игры World of Warships: 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

В коробке с ASUS Z170I PRO GAMING мы обнаружили отличный набор аксессуаров, который включает в себя:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • четыре кабеля SATA;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

Новинка выполнена на печатной плате черного цвета в формате Mini-ITX (170 х 170 мм). Строгое оформление немного разбавлено вкраплениями красного цвета на радиаторах системы охлаждения.

Компоновка всех набортных элементов в полной мере соответствует компактному форм-фактору печатной платы. Для большего удобства сборки DIMM-слоты оснащены защелками только с одной стороны, а слот расширения PCI Express 3.0 x16 оборудован очень удобной защелкой, до которой легко дотянутся, даже если установлена габаритная видеокарта. В итоге каких-либо замечаний к расположению набортных элементов у нас не возникло.

На обратной стороне, помимо стандартной опорной пластины процессорного разъема, можно обратить внимание на разъем M.2 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280).

Читайте также:  Tl wr841n пропал wifi

В нижнем левом углу печатной платы находится колодка подключения аудиоразъемов передней панели, интерфейсы S/PDIF out и TPM, а также один из двух разъемов подключения системных вентиляторов.

Возможности организации дисковой подсистемы представлены упомянутым выше разъемом M.2 на обратной стороне печатной платы, двумя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

Системная плата ASUS Z170I PRO GAMING оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 3400 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Дополнительно отметим колодку подключения фронтальной панели, а также одну колодку для активации портов USB 2.0 и одну для подключения выносной панели с портами USB 3.0. Всего на плате силами чипсета реализована поддержка четырех портов USB 2.0: двух внутренних и двух на интерфейсной панели, а также шести USB 3.0: двух внутренних и четырех внешних.

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как два других накрывают элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 42°C (при разгоне 42,3°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 45,3°C (при разгоне 45,6°C);
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 47,2°C (при разгоне 47,7°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

Питание процессора осуществляется по усиленной 9-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

Возможности расширения функциональности материнской платы ASUS Z170I PRO GAMING представлены одним слотом PCI Express 3.0 x16. Рассматривая варианты выбора видеокарты для столь компактной игровой системы, стоит обратить внимание на ASUS GeForce GTX 960 Mini OC, которая обладает идеальными габаритами и достаточно высокой производительностью.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и DisplayPort, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А технология GameFirst IV позволит оптимизировать сетевой трафик.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке SupremeFX. В его обвязке используется аудиоусилитель TI R4580I с поддержкой наушников с импедансом до 300 Ом и высококачественные аудиоконденсаторы ELNA. Сам же кодек защищен от электромагнитных наводок специальным кожухом.

Интерфейсная панель модели ASUS Z170I PRO GAMING включает в себя следующие порты:

  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 2 х USB 3.1 Type-A;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x разъема подключения комбинированной антенны Wi-Fi и Bluetooth;
  • 5 x аудиопортов.

Несомненно, главным достоинством данной конфигурации является поддержка двухполосного модуля 802.11a/b/g/n/ac Wi-Fi (2,4 и 5 ГГц) и Bluetooth 4.1. Он обеспечивает работу сети Wi-Fi на скорости до 867 Мбит/с. Дополнительно отметим большое количество портов USB (включая два высокоскоростных USB 3.1 Type-A), а также удобное подключение многоканальной акустики.

Возможности организации охлаждения внутри системного корпуса у ASUS Z170I PRO GAMING вполне стандартные для формата Mini-ITX. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как два других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

По итогам ручного разгона процессора Intel Core i7-6700K, путем увеличения множителя до «х46» и параметра «CPU Load Line Calibration» до 6, его стабильная рабочая частота составила 4622 МГц при напряжении 1,365 В.

Использование возможностей автоматического разгона при помощи комплектной утилиты в режиме «TPU 1» позволило повысить частоту процессора до 4300 МГц при напряжении 1,319 В.

После активации функции автоматического разгона ЦП в режиме «TPU 2», его частота была зафиксирована на отметке 4600 МГц при напряжении 1,315 В.

Также не обошлось без привычного режима автоматического разгона при помощи EZ Tuning Wizard, для активации которого необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО.

В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

К примеру, после выбора пунктов «Daily Computing» и «Box cooler» система установила разгон на уровне 7% для процессора и 0% для памяти, что дало в итоге частоту процессора 4322 МГц при напряжении 1,325 В.

Выбор же наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») предлагает разгон на 15% для процессора и на 3% для оперативной памяти. Частота ЦП достигла 4636 МГц при напряжении 1,317 В. А вот память заработала на скорости 2200 МГц.

Тестовые модули оперативной памяти с максимальной номинальной рабочей частотой 2400 МГц были успешно разогнаны до скорости DDR4-3870 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS Z170I PRO GAMING использовалось следующее оборудование:

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Scythe Kama Angle Rev.B

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

Результаты тестов

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека SupremeFX

Читайте также:  Плата wifi 5 ггц для ноутбука

Отчет о тестировании в RightMark Audio Analyzer

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Уровень шума, дБ (А)

Динамический диапазон, дБ (А)

Гармонические искажения + шум, дБ(A)

Интермодуляционные искажения + шум, %

Взаимопроникновение каналов, дБ

Интермодуляции на 10 кГц, %

Общая оценка

Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Уровень шума, дБ (А)

Динамический диапазон, дБ (А)

Гармонические искажения + шум, дБ(A)

Интермодуляционные искажения + шум, %

Взаимопроникновение каналов, дБ

Интермодуляции на 10 кГц, %

Общая оценка

Очень хорошо

Предустановленный кодек SupremeFX демонстрирует очень хорошее качество воспроизведения звука, которого многим пользователям будет более чем достаточно для повседневного использования.

Выводы

Материнская плата ASUS Z170I PRO GAMING является очень интересным решением для настоящих игроманов, желающих получить качественную и производительную систему в компактном формате Mini-ITX. К ключевым ее преимуществам относятся хорошие возможности по организации дисковой подсистемы, сетевой контроллер компании Intel с поддержкой фирменной технологии GameFirst IV, которая оптимизирует интернет-трафик с целью повышения приоритета онлайн-игр, а также отличная звуковая подсистема SupremeFX.

Отдельно выделим наличие предустановленного двухполосного модуля беспроводных интерфейсов с поддержкой стандартов IEEE 802.11ac и Bluetooth 4.1, грамотную компоновку набортных элементов и удачный набор портов интерфейсной панели (включая поддержку двух интерфейсов USB 3.1 Type-A).

Что же касается особенностей ASUS Z170I PRO GAMING, то перед покупкой стоит принять во внимание наличие только двух DIMM-слотов. В остальном же новинка полностью лишена каких-либо недостатков.

В итоге ASUS Z170I PRO GAMING может быть смело рекомендована к покупке благодаря отличной функциональности, высокому качеству исполнения и полному отсутствию каких-либо существенных недостатков.

  • надежная 9-фазная цифровая подсистема питания DIGI+ VRM;
  • интересный и стильный дизайн;
  • присутствие интегрированного двухполосного модуля 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.1;
  • поддержка большого количества портов USB (включая два интерфейса USB 3.1 Type-A);
  • наличие интерфейсов SATA Express и M.2;
  • качественная звуковая подсистема SupremeFX;
  • наличие гигабитного контроллера компании Intel с поддержкой технологии ASUS GameFirst IV.
  • поддержка модулей оперативной памяти стандарта DDR4-3400 МГц;
  • хорошие возможности по автоматическому и ручному разгону;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий;
  • подарок для любителей игры World of Warships.
  • два DIMM-слота для модулей оперативной памяти.

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.

Источник

Обзор ASUS Z170I PRO GAMING. Игровая материнская плата формата mini-ITX

Напомню, с этой игровой серии у нас уже рассматривались ASUS B150M PRO GAMING (обзор) и ASUS Z170 PRO GAMING (обзор). На момент публикации средняя стоимость ASUS Z170I PRO GAMING, по данным сервиса Яндекс.Маркет, составляет 11000 рублей.

Обзор ASUS Z170I PRO GAMING

Комплектация

Комплектация включает четыре кабеля SATA, винты М.2, внешнюю беспроводную антенну, рамку для процессора, Q.Connector, заглушку на заднюю панель, диск с ПО, гарантийный талон, инструкцию по сборке, комплект наклеек для маркировки, наклейку с логотипом.

Внешний вид

Оформление в стиле серии Pro Gaming. Плата из черного текстолита с вкраплениями красного цвета. Выглядит агрессивно.

Свободного пространства на плате практически нет, вся площадь использована по максимуму. Часть из элементов даже пришлось переносить на обратную сторону. Например, M.2 разъем. В комплекте есть необходимый крепеж. По опыту тестирования, такое перемещение не вызывает затруднений при установке в корпус.

Питается плата через 24-пиновый и 8-пиновый разъемы, как и на всех моделях с разъемом LGA1151. Шестифазная схема питания с отдельными катушками под память и VccIO.

Применен ШИМ-контроллер DIGI+ EPU ASP1400B. Используются только качественные твердотельные конденсаторы, катушки в ферритовых корпусах и транзисторы.

Доступно только два разъема для планок оперативной памяти DDR4. Максимальный объем 32 Гбайт с частотой до 3800 МГц и напряжением 1.2В в двухканальном режиме.

Разъемы под память удалены от сокета, проблем с системами башенного типа не будет. Но со своей стороны рекомендуем под этот форм-фактор выбрать СВО с радиатором 120 мм.

На ASUS Z170I PRO GAMING установлено три радиатора. Два на транзисторах и один на чипсете. Верхние крепятся с помощью винтов, нижний на пластиковых клипсах.

Доступна только одна линия PCI-e, работающая по схеме х16, задействованы все 20 линий процессора. Для платы mini-ITX этого достаточно, тем более на плате доступен встроенный Wi-Fi.

Удалось поместить SATA Express и два отдельных SATA 3 6 Гбит/с, суммарно можно подключить 4 накопителя.

На плате одна колодка для подключения USB 3.0 на лицевой панели корпуса и одна USB 2.0.

Звуковая подсистема выделена в экранированную зону в левом нижнем углу. В основе применен кодек Realtek ALC1150 с декоративной крышкой Supreme FX. Усилитель Texas Instruments RC4580I. Эта часть на плате подсвечивается.

За сетевые возможности отвечает гигабитный сетевой контроллер Intel I219V, ему нашлось место только на обратной стороне платы. Защита Languard сохранена.

Сюда же добавим беспроводной модуль Atheros QCNFA364A, поддерживается Bluetooth 4.1 и двухдиапазонный Wi-Fi 802.11 ac.

Порадовало наполнение задней панели интерфейсами. Здесь PS/2, четыре USB 3.0, два USB 3.1, два USB 2.0, HDMI и DisplayPort, гигабитный сетевой разъем, пять аудиоразъемов, оптический выход, пара разъемов для антенн.

За исключением некоторых ограничений возможностей разгона.

Тестирование

С системой водяного охлаждения Deepcool Captain 120 (обзор), со своей задачей она справилась даже в условиях miniITX.

Источник

Обзор и тестирование материнской платы ASUS Z170I Pro Gaming (страница 4)

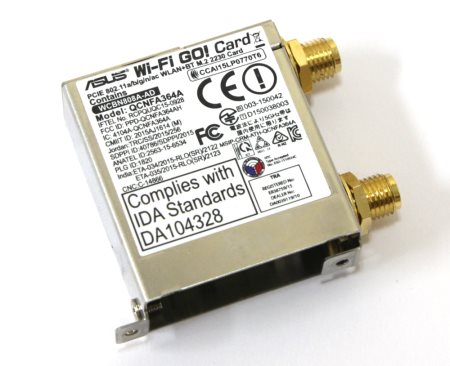

На данной плате мы можем увидеть модуль беспроводной связи. Покопавшись немного в глобальной сети, я обнаружил, что на ASUS Z170I Pro Gaming устанавливаются два вида адаптеров: AzureWawe AW-CB210NF на чипе Broadcom BCM4356Z и Atheros QCNFA364A.

В нашем случае был установлен Atheros QCNFA364A, как и на ASUS Maximus VIII Impact.

450x366 29 KB. Big one: 1000x814 103 KB

реклама

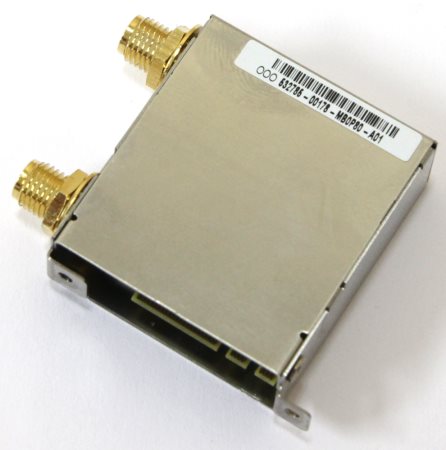

Данный модуль поддерживает все стандарты беспроводной связи, включая Bluetooth 4.1 и Wi-Fi 802.11 ac. Он работает в двух диапазонах 2.4G+5G.

446x450 22 KB. Big one: 990x1000 91 KB

Традиционно беспроводной модуль упакован в металлический кожух во избежание механических повреждений и электромагнитных помех.

450x410 26 KB. Big one: 1000x912 93 KB

Внутри скрывается обычная карточка, которые часто используются в ноутбуках и других устройствах, поддерживающих беспроводную связь. К слову, этот сетевой адаптер поддерживает функцию MU-MIMO, улучшающую качество связи.

Технические характеристики ASUS Z170I Pro Gaming

  • ASUS Wi-Fi GO!;
  • ASUS Supreme FX;
  • KeyBot II;
  • One-click Overclocking;
  • X.M.P.;
  • O.C. Profile;
  • Graphic Card Information Preview;
  • ROG RAMDisk;
  • OC Design — ASUS Pro Clock Technology;
  • 5-Way Optimization by Dual Intelligent Processors 5;
  • TPU;
  • EPU;
  • DIGI+ Power Control;
  • Fan Xpert 3;
  • Turbo App;
  • MemOK!;
  • AI Suite 3;
  • Ai Charger+;
  • USB 3.1 Boost;
  • Disk Unlocker;
  • Mobo Connect;
  • PC Cleaner;
  • Media Streamer;
  • HyStream;
  • ASUS CrashFree BIOS 3;
  • ASUS EZ Flash 3;
  • ASUS USB BIOS Flashback;
  • Push Notice;
  • ASUS Q-Shield;
  • ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
  • ASUS Q-Slot;
  • ASUS Q-DIMM;
  • ASUS Q-Connector;
  • ASUS C.P.R.(CPU Parameter Recall);
  • RAMCache
Читайте также:  Настройка интернета 3D и интейса в 6 ой серии телевизора SAMSUNG Часть 1

реклама

Возможности BIOS

Меню BIOS материнской платы точно такое же, как и на всех моделях серии Pro Gaming. Разумеется, здесь отсутствуют некоторые пункты в меню и это по большей части связано с ограничением самого чипсета. Видеоролик ниже стоит посмотреть для того, чтобы понять все о разгоне на данном устройстве, а точнее о его полном отсутствии.

В целом настройки осуществляются очень удобно, меню интуитивно понятно и информативно. К каждому пункту в правом столбце приводятся пояснения. Еще одним приятным моментом является наличие всплывающего окна при выходе из меню настроек, в котором отражаются внесенные изменения.

Тестовый стенд

Тестирование материнской платы ASUS Z170I Pro Gaming проводилось в составе следующей конфигурации:

  • Материнская плата: ASUS Z170I Pro Gaming, версия BIOS 0701;
  • Процессор: Intel Core i7-6700K (4000 МГц);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Память: 2 x 4 Гбайт DDR4 3000, G.Skill;
  • Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт (1114 / 1203 / 7012 МГц (ядро/boost/память));
  • Накопитель SSD: Samsung 840 Pro 512 Гбайт;
  • Информационная панель: Zalman ZM-MFC3;
  • Блок питания: Seasonic SS-1000XP, 1000 Ватт;
  • Корпус: Corsair Graphite 600T.

Испытание платы и разгон

Сразу отметим, что данная плата не претендует на звание самого лучшего устройства для разгона процессора и памяти. Представим, что это обычная рядовая модель с функциями разгона и определенной функциональностью, которая может пригодиться геймерам.

реклама

Для начала посмотрим на поведение системной платы в ее штатном режиме.

450x310 44 KB. Big one: 1274x878 303 KB

Все работает без каких-либо нареканий, но 73°C в нагрузке это не так уж мало. Следует вспомнить о просторном огромном корпусе, где все хорошо охлаждается даже при длительной эксплуатации. Здесь уже могут закрасться опасения о том, какая картина будет в тесном и плохо вентилируемом системном блоке с более скромным воздушным кулером.

Пора переходить к разгону. Инструментарий предоставлен совершенно базовый и какие-либо манипуляции трудноосуществимы. Нужно было сделать сброс и очень долго пришлось искать перемычку ClrCMOS в собранной системе. Кнопок нет, индикатора POST-кодов нет, и поэтому все осуществляется вслепую. Впрочем, не очень долго провозившись, я получил не такие уж и плохие результаты.

450x310 44 KB. Big one: 1274x878 307 KB

реклама

И снова больше всего меня смущает температура. Дело в том, что в других, более жестких условиях результат может оказаться значительно хуже. По сути, все зависит от системы охлаждения и от климата внутри корпуса. В идеале лучше использовать СВО замкнутого типа, а радиаторный блок разместить вне корпуса.

В целом ASUS Z170I Pro Gaming ведет себя корректно при переразгоне и лишь один раз мне пришлось заниматься поиском перемычки для сброса BIOS.

Источник

Материнская плата ASUS Z170I Pro Gaming

ASUS Z170I Pro Gaming комплектуется модулем Wi-Fi и утилитой ASUS Wi-Fi Go!, с помощью которой реально организовать мультимедийный центр в домашних условиях.

В этот раз мы имеем дело, пожалуй, с одной из лучших материнских плат форм-фактора Mini-ITX модельного ряда ASUS пред-премиальной линейки (то есть не ROG), собранной на базе чипсета Intel Z170. Миниатюрные платы на топовом наборе системной логики совсем недешевые, а здесь за приемлемую стоимость мы получаем внушительный функционал, удачную разводку и неплохой оверклокерский потенциал, который позволил покорить 5 ГГц на разблокированном процессоре.

Более нафаршированной в техническом плане материнкой является ASUS Maximus VIII Impact, но она стоит в полтора раза дороже ASUS Z170I Pro Gaming. Если вас интересует исключительно Mini-ITX, модуль Wi-Fi и чипсет Intel Z170 со всеми вытекающими, переплачивать смысла нет.

Технические особенности

ASUS Z170I Pro Gaming умеет многое: разгонять процессор (в том числе с помощью автоматического модуля TPU), разгонять память DDR4 (до 4000 МГц даже выше), обеспечивать высокую скорость передачи данных через интерфейсы SATA Express, SATA III, M.2 Socket 3 и USB 3.1.

Плохо лишь, что на плате нет полезных для любого энтузиаста кнопок включения и перезагрузки системы (на открытом стенде после установки всех комплектующих на свои места, подобраться к контактам включения ПК не так просто, еще сложнее добраться до FAN коннекторов), а также индикатора POST-кодов.

Зато ASUS Z170I Pro Gaming комплектуется модулем Wi-Fi и утилитой ASUS Wi-Fi Go!, с помощью которой реально организовать мультимедийный центр в домашних условиях.

Программно-аппаратный комплекс 5-Way Optimization предлагает все прелести технологий TPU, EPU, DIGI+ VRM, Fan Xpert 2+, которые доступны не на каждой материнской плате ASUS.

ASUS Z170I Pro Gaming socket

ASUS Z170I Pro Gaming ddr4

Для охлаждения процессора на ASUS Z170I Pro Gaming лучше всего использовать башенные кулера с высокой посадкой радиатора. Дело в том, что боксовые и горизонтальные варианты могут упереться в силовые радиаторы или оперативную память.

ASUS Z170I Pro Gaming cryprig c7

Так произошло, например, с Cooler Master X Dream P115 и Cryorig C7, хотя оба в итоге установить удалось, но вплотную. Noctua NH-D9L или Cryorig M9i — самые идеальные варианты, ровно как и кулеры с похожей конструкцией.

Задняя панель

Особое внимание на интерфейсной панели ASUS Z170I Pro Gaming уделили USB портам, здесь найдутся коннекторы второй версии, третьей, а также USB 3.1 в количестве двух штук.

PS/2 пригодится для старых операционных систем, например, Windows 7 до обновления (старые сборки порой не видят USB контроллер на Intel Z170).

Для вывода изображения через встроенную в процессор графику используются исключительно цифровые интерфейсы.

Тестовый стенд:

Для охлаждения процессора на ASUS Z170I Pro Gaming лучше всего использовать башенные кулера с высокой посадкой радиатора.

Графический UEFI BIOS

Функции разгона и энергосбережения, ровно как и настройки профилей, доступны через UEFI, а также программные утилиты в среде ОС.

Поклонники материнских плат ASUS ничего нового здесь не найдут: все на своих местах и вкладках, опции предлагают привычный функционал для настройки периферии, а также ручной и автоматический разгон.

Модуль TPU по-прежнему разгоняет Intel Core i5-6600K до 4400 МГц во втором положении. Особо интересными являются вкладки по настройке подсистемы питания, таймингов памяти и FAN коннекторов.

Именно эти параметры могут сыграть ключевую роль при разгоне ПК. Оптимальную формулу из значений каждый пользователь, скорее всего, составит самостоятельно.

ASUS Z170I Pro Gaming bios

ASUS Z170I Pro Gaming uefi

ASUS Z170I Pro Gaming memory

ASUS Z170I Pro Gaming digi+

ASUS Z170I Pro Gaming voltage

ASUS Z170I Pro Gaming spd

Оверклокинг

С помощью кулера Noctua NH-D9L и пары вентиляторов Noctua NF-A9 PWM удалось разогнать Intel Core i5-6600K до 5 ГГц (вольтаж — 1,455 В), результат оказался не на 100% стабильным.

ASUS Z170I Pro Gaming 5 ГГц

Но Extreme настройка подсистемы питания ASUS Z170I Pro Gaming через UEFI и колдовство с напряжениями определенно дали свои плоды.

Выводы

Сложность в подступе к необходимым коннекторам и контактам в открытом стенде на ASUS Z170I Pro Gaming едва ли является «минусом» продукта, все-таки форм-фактор платы Mini-ITX.

В остальном устройство может называться прекрасным образцом миниатюрной платы на топовом мейнстрим чипсете с ассортиментом необходимых примочек.

Свою стоимость ASUS Z170I Pro Gaming оправдывает на 100%. Вкупе с разблокированным процессором и шустрой памятью стандарта DDR4, пользователь получит прекрасную сбалансированную игровую систему не хуже ROG формата. Рекомендуем.

Источник

Опубликовано в рубрике WiFi
